河南五建建设集团欧安乐龄项目工程
泰柏板工程施工方案
目 录
一、编制依据
二、工程概况
三、施工准备
四、施工要点
五、质量标准
六、安全事项
七、文明施工
一、编制依据
1、 欧安乐龄医养中心4号楼室内隔墙施工图及设计变更文件
2、《住宅装饰装修工程施工规范》GB50327-2001
3、《建筑装饰装修工程质量验收规范》GB50210-2001
4、《建筑机械使用安全技术规程》JGJ33－88
5、《建筑工程施工现场供用电安全规范》GB50194－93
二、工程概况
建筑面积约5000㎡，隔墙采用轻质隔墙泰柏板安装.
三、施工准备
1、根据施工工艺和工程预算做好各项准备工作，制定材料进场计划，并对进场材料合理堆放，及时进行复验，经甲方检验合格后方可使用。
2、根据项目部要求安排施工进度计划，分解工作指标，制定劳动力需用计划，保证足额的劳动力，确保工期进度的顺利实现。
3、组织安装人员进场，并对其做好现场规章制度、技术交底、安全规范操作、质量要求等教育，使其明确泰柏板特殊的施工工艺要求、各种操作规程及现场管理制度，掌握泰柏板的施工方法。
4、认真熟悉图纸及有关设计文件，按现场实际情况设计好泰柏板的使用尺寸，争取做到板材最大限度地有效利用，减少浪费，提高经济效益。
5、各种机具设备在使用前应严格检查，并进行调试，保证施工机具的正常使用，以提高工作效率及保障安全生产。
四、施工要点
1、泰柏板的特点
泰柏板是用钢丝丝径1.85MM低碳铁丝网片和B2级聚苯乙烯泡沫塑料芯料组成，聚苯乙烯泡沫塑料厚70MM，钢丝网片网孔50*50MM，两钢丝网片的间距100MM，聚苯乙烯泡沫塑料芯料容重13公斤/立方，钢丝平网宽度150MM，阴角网总宽250MM，阳角网总宽350MM。其特点是自重轻、强度高、隔热保温、防火性能好、易安装，此外泰柏板还有隔声、防潮、防震等优点，是一种新型产品，适用于高度<3。5m，门窗宽度<1.22m的非承重内隔墙。
2、泰柏板的运输、保管
①泰柏板经检查合格后，方可运输。
②车上应设有专用架，且须有可靠的稳定措施。
③运输时，车启动应慢,车速应匀,转弯错车时要减速，防止倾覆。
3、安装工序
○1准备：按照设计要求准备板材、安装备件，施工机具
○2放线：按照平面设计弹放平面位置线，（经验收后进行应线，并将平面位置线在墙面及板顶交圈，两线间距100mm。
○3安装钢筋码：在弹好线的两侧各沿60cm用φ8冲击钻钻孔，孔心钻在线上，孔深50～70mm，然后将φ6长约20cm的钢筋码打入一侧钻好的孔内。墙板与墙板接缝处应加设钢筋码。
○4立板：将按平面截好的板立起，靠近一侧钢筋码，再将另一侧钢筋码打入孔内，使墙板夹紧。
○5连接及加固：在墙板与墙板、用150MM宽的平钢丝网扎丝绑牢，并用22＃扎丝将上下钢筋码与墙板绑扎牢固，每个钢筋码上绑扎两道。
⑥门洞口5—10CM处设2个φ6MM钢筋码固定。

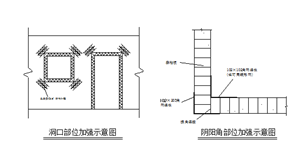

⑦并在所有阴阳角、门窗洞口板缝处要设加强网，阴阳角处用角网，门窗洞口用不小于600MM的平网呈45度角放置补强，用扎丝将其绑扎牢固，见下图：
在门口周边加350MM宽的槽型钢丝网加强，同时在门口两侧上下各300MM处挖出100*100MM的洞，中间一个，门头两侧300MM处挖100*100MMM的洞，（这样做的目的方便粉刷时用砂浆填实，用以固定门框。）
8成品保护：a、泰柏板安装完成后（抹灰之前）不得攀靠。
b、板面抹灰完成后，3d之内不可承受任何撞击力。（此处由抹灰施工队完成）
9其他未尽事宜及各节点详见后附图。
五、质量标准
1、隔墙板安装应垂直、平整、位置正确，板材与梁底，屋顶楼板不应有大于20MM的裂缝。
2、板材表面应平整光滑，色泽一致、洁净、接缝应均匀、顺直。
3、隔墙上孔洞、槽、盒应位置正确、套割方正、边缘整齐。
4、允许偏差与检查方法：
项 目 允许偏差(mm) 检验方法 备注
钢筋码间距 ±50 钢尺 抹灰前
钢筋码绑扎 两道 牢固 目测 抹灰前
补网 平整 目测 抹灰前
板面 平顺 2m靠尺 抹灰前
垂直 5 2m靠尺 抹灰前
板面平整 3 用2m靠尺和塞尺 抹灰后
板墙垂直 3 2m垂直检测尺 抹灰后
阴阳角方正 3 用直角检测尺 抹灰后
六、安全事项
1、进入施工现场戴好安全帽，遵守现场各种规章制度。
2、施工机具使用前应做好检查，严禁机具带“病”运转，确保机具在正常状态下使用，充分发挥机械效能，确保安全生产。
3、施工用电必须由专业电工操作，严禁私拉乱接电线，带电机具必须安装漏电保护器，并做到“一机、一闸、一保护”。
4、气工钳被箍码卡住后，应关上钳子气门，用小木棍将卡住的箍码剔去，不要用手捅。泰柏板未绑扎牢固前，不得靠扶。
5、施工中注意楼板洞口及临边，防止坠落。交叉作业时防止伤害他人和被他人伤害。
6、工地现场必须正确使用防护用品，夜间施工应有良好的照明。
七、文明施工
1、现场材具堆放要整齐有序，废料应及时收放到指定地点，并做到工完料尽，料尽场清，不得乱放建筑垃圾。
2、杜绝长流水、长明灯现象，认真保护好测量标志及现场其他施工标志。并做好成品保护工作，防止成品破坏而造成返工及其他经济损失。
施工方案报审表
工程名称：欧安乐龄医养中心 编号：
致：
我方已根据施工合同的有关规定完成了 工程泰柏板工程施工方案的编制，并经我单位技术负责人审查批准，请予以审查。
附： 楼工程泰柏板施工方案
承包单位（章）
项目经理
日 期 2017年3月7日
监理单位审查意见：
监理工程师
日 期
建设单位审核意见：
项目负责人
日 期
