钢丝网架防火泡沫板（泰柏板）优势和施工方法
钢丝网架泡沫板用作高低层室内隔墙板，高层非承重墙板，一层装配式建筑拼接房屋的墙板和屋顶板，新农村房屋，别墅整体墙板使用

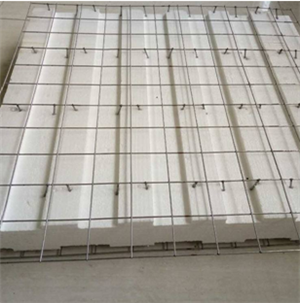

钢丝网架防火泡沫板（简称泰柏板）是一种新型建筑材料,选用强化钢丝焊接而成的三维笼为构架,高阻燃EPS泡沫塑料芯材组成,是目前取代轻质墙体最理想的材料.是以高阻燃防火聚苯泡沫板，或岩棉板为板芯，两侧配以直径为2mm冷拔钢丝网片，钢丝网目50×50mm，腹丝斜插过芯板焊接而成，主要用于建筑的围护外墙、轻质内隔断等。
产品广泛用于建筑业.装饰业内隔墙,围护墙,保温复合外墙和双轻体系(轻板,轻框架)的承重墙,以用楼面,屋面,吊顶和新旧楼房加层,卫生间隔墙,并且可作弄何贴面装修等.
特点：具有较高节能，重量轻、强度高、防火、抗震、隔热、隔音、抗风化，耐腐蚀的优良性能，并有组合性强、易于搬运，适用面广，施工简便等特点。
用途：适用于高层多层工民建筑物。
钢丝网架泡沫板是以整块高阻燃自熄性聚苯乙烯泡沫为板芯，两侧配以Φ2.0土0.05mm冷拔钢丝焊接制作的网片，中间斜向45度双向插入Φ2.0mm钢丝，连接两侧网片、采用先进的自动焊接技术焊接而成的钢丝网架聚苯乙烯夹芯板。现场施工方便，仅需根据设计进行连接拼装成墙体，然后在板两侧批抹水泥砂浆;其表面可以喷涂或粘贴面砖石料等各种装饰材料，该板批抹水泥砂浆后，墙体具有保温、防火，隔热、抗渗透、重量轻、运输万便、施工简单速度快等特点;该板适用于工业和民用低层建筑的承重墙体、非承重墙体、楼板屋面板等，是取代粘土砖的最佳轻质墙体材料。
泰柏板工程的施工组织及方法
5-2-6-1 泰柏板简介

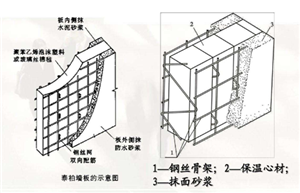

泰柏板为焊接钢丝组成三维空间骨架，中间填充阻燃泡沫聚苯乙稀条的墙体材料；
泰柏板的标准尺寸为：2.44m×1.22m×0.076m，其生产工艺流程：
泡沫切条 → 插丝焊接成型 → 焊接装板 → 质检 → 成品 → 入库；
整个生产过程按科学管理流程由生产车间完成。
泰柏板分类：
序号 代号 阻燃型聚苯乙稀泡沫塑料内芯型式 连接两侧网片的腹丝型式
1 T 板条并接 之字条
2 S 整板 相邻两排腹丝为反向斜插或之
字形斜插（直插）短钢丝
注：钢板网架聚苯乙稀夹芯板可参照区分
5-2-6-2 泰柏板的性能
自重轻、强度高 依最轻型（85kg/m2）泰柏墙计，许用载荷为：
泰柏墙高m 轴向许用荷载Kg/m 横向许用荷载Kg/m2
2.5 7440 195
3.05 6250 122
注：水泥砂浆强度等级不低于M10
重量轻 泰柏板自身重≤4kg/m2，抹灰成墙后：
墙厚mm 构造 单位重4kg/m2
90 两面各有20mm厚水泥砂浆 ≤85kg/m2
110 两面各有30mm厚水泥砂浆 ≤124kg/m2
130 两面各有25mm砂浆＋15mm石膏或轻浆层 ≤140kg/m2
5-2-6-3 泰柏板的特点隔音性好：104－124kg/m2之墙体≥40dB；140kg/m2之墙体≥45dB.
抗震：钢丝网架连成整体，大的震动不会成碎块跌落，很适合高地震烈度地区使用。
耐火极限高：墙体两边均涂以20mm厚水泥砂浆，其耐火极限为≥1.3小时；墙体两边均涂以30mm厚水泥砂浆，其耐火极限为≥2小时。
高热阻：节省空调能源；泰柏墙板的热阻为1.31m2 h℃/kcal，性能优于两砖墙。 抗冻冰融，耐热，耐风沙。
其他使用优点：
运输方便无损耗，安装轻便快捷，可随意拼接，不怕碰撞摔跌，不怕水浸。穿埋管道，转弯悬挂，局部更改均甚方便。易于保证质量，缩短工期。
5-2-6-4 操作工艺夹心板轻质墙板抹灰工艺流程为：泰柏板安装工序交接 → 泰柏板周边、电器管线和开关等部位堵缝 → 抹细石砼基层 → 中层灰 → 罩面层 → 洒水养护 → 检查验收。
1.基层处理：抹灰前应先将墙体与楼地面连接处25-30mm缝隙内填实，电器管线、开关；U码以及各种预埋件连接处局部除去聚苯乙烯泡沫处在清理干净后用1：3水泥砂浆填缝密实。
2.抹底层细石砼基层：泰柏板刚度较差，易产生变形，为此，基层采用25-30mm厚细石砼与横丝、“之”字形网片形成网片细石砼基层，以增加其强度和整体刚度。细石砼强度等级C25，配合比为：32.5级水泥：中砂：5-10mm碎石=1：1.553：2.887，坍落度30-50mm.
抹底层细石砼时应用木抹子反复揉搓，使细石砼基层密实，墙面应粗糙，厚度以覆盖附加网片为宜。
3.抹中、面层砂浆：底层细石砼抹好后，在门窗口角、垛、墙面等处吊垂直、套方和抹灰饼。如灰饼厚度过大，分中、面层二次抹灰，如灰饼厚度在5-8mm之间，直接抹面层砂浆，抹中层砂浆时要用刮板找平，表面搓毛；抹面层砂浆时，除按中间相同方法抹灰外，用木抹子搓毛、压密实，并在收水后用铁抹子收面。面层收面要求为毛光，满足精装修要求即可，以减少和控制裂缝出现。
4.每层抹灰层间隔时间：应待前一抹灰层七八成干并应视气温情况确定，由于泰柏板底层细石砼过厚，正常情况下应间隔3d以上，其余间隔不小于1.5d，气温较低时，应适当延长间隔时间。
5.细石砼、水泥砂浆拌好后应在初凝前用完，凡结硬砼、砂浆在加水后使用，其和易性、保水性差且硬化后收缩性大，粘结强度低，因此不得继续使用。
6.抹灰各层洒水养护：为消除泰柏板表面裂缝，水泥砂浆终凝后洒水养护显得尤为重要，特别时面层养护时间不小于7d.要求设专人定时养护，每天养护次数不少于4次。养护方法采用喷雾器喷水保湿养护。
7.每堵泰柏板墙两面的抹灰间隔时间不少于24h.
8.按业主要求内门不安装门框，抹灰时按图纸洞口尺寸抹成净口，另外室内墙面、门洞口阳角采用1：2水泥砂浆做暗护角，高度不低于2m，每侧宽度不小于50mm.
5-2-6-5 质量标准
1.主控项目：
抹灰层与基层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。
2.一般项目：
普通抹灰表面应光滑、洁净、接槎平整。
护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑；管道后面的抹灰表面应平整。
抹灰层的总厚度应符合设计要求；水泥砂浆不得抹在石灰砂浆层上；罩面石膏灰不得抹在水泥砂浆层上。
有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不小于10mm.
一般抹灰工程质量的允许偏差规定：
立面垂直度：3mm 表面平整度：3 mm阴阳角方正：3mm
5-2-6-6 施工注意事项
1.电器管线、电器开关局部除去聚苯乙烯泡沫外，必须清理干净，提前分层用1：3水泥砂浆填塞密实（由水电部门及时配合，以便固定管线，确保工程质量）
2.卫生间排风道应在泰柏板墙面抹灰后安装。
3.卫生间墙面为表面拉毛处理。
4.由于泰柏板基底细石砼厚度过厚，必须在七八层干后，方可抹下层灰。
