新型钢丝网架夹心聚苯板
防火抹灰保温结构与免拆外模板一体化
每省只加盟一家公司
本公司主营：保温与结构一体化，保温与结构一体化招商加盟，建筑节能与结构一体化设备，钢丝网架保温板设备，保温板双面抹灰生产线，A级防火改性渗透聚苯板
A级防火钢丝网架现浇混凝土复合外模板保温体系
新型钢丝网架聚苯板ZT—M双面抹灰结构比CL体系
更好的三大显著优势：
1 双面抹灰，防火。解决工地施工易着火，工厂化制作质量统一。
2 节省外模板费用。现浇混凝土不用外模板。节省20元/平方
3 楼房主体结束后不用外粉抹灰，缩短工期3个月以上。节省30元/平方

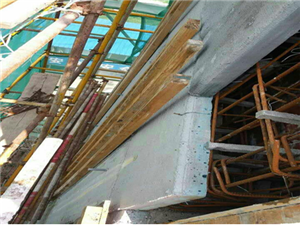

ZT-M防火外模板钢丝网架复合外模板现浇混凝土保温结构体系是以水泥基双面层复合保温板为永久性外模板，内侧浇注混凝土，外侧抹抗裂砂浆保护层，通过钢丝网架腹丝将双面层复合保温模板与混凝土牢固连接在一起而形成的保温结构体系。该体系属于现浇钢筋混凝土复合保温结构体系，适用于工业与民用建筑框架结构、剪力墙结构的外墙、柱、梁等现浇混凝土结构工程。

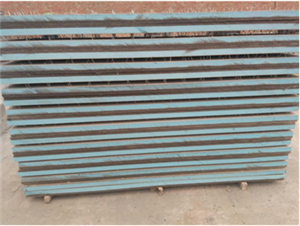

复合外模板由保温板、保温过渡层和内、外两侧粘结加强层及加强筋构成，产品具有质量轻、保温效果好、施工方便、防火性能好、无安全隐患，与建筑物同寿命等优良特性。S复合外模板保温体系施工时，外侧以复合保温板为永久性外模板，将现浇混凝土墙体与永久性外模板浇注为一体，并通过锚栓连接使其更加安全可靠，浇注完成后外侧抹砂浆保护层，满足建筑节能75%的要求。
1 产品专利名称：钢丝网架现浇混凝土免拆复合外模保温一体板
产品专利号：ZL201720054604.3
2 产品专利名称：防火保温板自动抹灰机
产品专利号：ZL201520117314.X
3 产品专利名称：建筑用保温板生产装置（FS,ZTM免拆外模板）
产品专利号：ZL201721414908.2
专利权所有人：郑州中天建筑节能有限公司
产品主要用途：用于装配式建筑墙体，保温与结构一体化建筑，集成房屋轻质隔墙板体系，室内轻质隔墙板,保温板单面抹灰机，保温板双面抹灰一次完成设备。
产品名称： ZTM建筑保温与结构一体化保温体系
招商合作：我公司提供钢丝网架插丝焊接设备和双面抹灰设备，提供产品的生产技术，产品专利授权合作。面向全国招加盟合作商，每省只合作一家公司。
微信小程序：装配式建筑生产线
一 发明该项专利产品的目的
目前镇化进程加快，消费结构持续升级，人民生活质量的改善，建筑能耗所占社会总能耗的46.7%数字将仍会上升，将超越工业，交通等行业成为第一耗能大户，建筑节能将成为全社会节能的首要方面。
全国早已累计建成节能面积48亿平方米，占城镇建筑面积的21.7%，这些节能建筑绝大多数工程采用的是外墙外保温技术，国家《外墙外保温工程技术规程》规定：在正确使用和正常维护的条件下，外墙外保温工程的使用年限应不少于25年。预计到2025年将有约60%（约10亿㎡）的建筑外墙外保温工程进入维修和维护期；由此带来的业主、物业公司、开发商和建设管理部门等多方利益主体之间的组织协调，大量资金投入等问题是无法回避的。这说明外墙外保温技术虽然好，却不能与建筑物同寿命。
因此，推行节能与结构一体化技术，不仅是丰富建筑节能体系，促进节能深入开展的工作要求，更重要的是解决了建筑保温与墙体同寿命的关键问题，确保了建筑工程质量和安全，这对于实现“转方式，调结构，促发展，保民生”的发展目标，建设资源节约型，和谐型社会都具有重大意义。
建设部门对建筑节能与结构一体化技术的规定要求该产品需集建筑保温功能与墙体围护功能于一体，墙体不需要另行采取保温措施即可满足现行建筑节能标准要求，实现保温与墙体同寿命的建筑节能技术。
界定一体化技术的概念要满足三个条件：一是建筑墙体保温应与结构同步施工，同时保温层外侧应有足够厚度的混凝土或其他无机材料防护层；二是施工后结构保温墙体无需再做保温即能满足现行节能标准要求；三是能够实现建筑保温与墙体同寿命。
因此，我公司通过多年的实验研发一种主要用于装配式建筑保温体系、集成房屋轻质隔墙板体系、建筑保温与结构一体化体系的保温产品，即钢丝网架现浇混凝土免拆复合外模保温一体板。
该保温体系具有以下特点：
1）设计施工技术简单，易于大面积推广应用。现浇混凝土框架（框剪）结构的承重结构形式不变，梁柱及剪力墙仍按现行标准规范设计，设计标准和计算软件齐全，施工技术成熟，易于大面积推广应用。
2）达到一体化技术要求，实现了建筑保温与结构同寿命的目的。将永久性复合保温外模板与框架（框剪）结构的梁柱及剪力墙等现浇混凝土构件浇注在一起，并通过带“羊”角螺母的连接件牢固连接（抗拉承载力≥0.5Mpa），达到了同步设计、同步施工、同步验收的技术要求，实现了建筑保温与结构同寿命的目的。
3）采用多层结构设计型式，具有较高的强度和良好的保温性能。永久性复合保温外模板由挤塑保温板、加强筋、内外粘结增强层和保温过渡层等组成，具有较高的力学强度，可直接做外模板使用，保温隔热性能良好，满足建筑节能75%的标准要求。
4）具有良好的防火性能。保温层内外两侧两个主立面被水泥聚合物砂浆保护层包覆，在施工过程中可有效避免火灾现象的发生，建筑工程竣工后，保温层外侧水泥砂浆保护层达30mm以上，防火性能大大提高。
5）采用工程化预制形式，确保产品工程质量。永久性复合保温外模板全部采用工厂化预制，在使用过程中，无造假可乘之机，杜绝了偷工减料现象的发生，在混凝土浇注过程中，对永久性复合保温外模板的产品质量进行了现场验证，有效防止了假冒伪劣产品用于建筑工程。
6）创造性的设置了保温过度层，避免了抹面层空鼓、开裂等质量通病问题。 在永久性复合保温外模板结构型式设计中设置了保温过度层，缓解了保温模板因环境变化产生的应变，避免了抹面层空鼓、开裂等质量通病问题。
7）.保温与模板合二为一，工程造价较低。永久性复合保温外模板可直接用作现浇混凝土结构工程的外模板，将保温与模板合二为一，减少了施工工序和模板用量，无需其他保温处理，提高了施工效率，降低了工程综合造价。

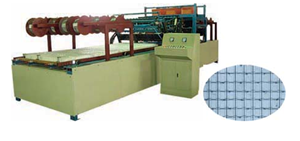

性能特点如下：
主体机架：采用较厚钢板与型钢焊接而成，使主体结构更为牢固，紧凑。
焊接电力电子控制系统：采用同步控制技术，焊接时间与分控焊接均由数字化集成电路组成，控制精度性能稳定。
放线装置特点：纬丝落料机构为自动落料机构与料斗落料机构两个系列。自动
落料机构电焊网片机，配置了精密截纬直丝机，使该机构紧凑，布局合理；采用料斗落料机构的电焊网片机型，具有操作方便、易学易用、焊接速度高的特
走网：走网采用了弹性拉杆与网格定位装置，使网格微调容易，网格尺寸精度更高。
降低损耗：
（1）出小格：在焊接大孔径网片时，在各片之间断网处会损失一个网格的经丝，这个损失随网格的增大而增加。为此我公司开发研制出一种出小格的控制装置，使原材料损失率降到最低，成品率更高。
（2）无须裁边：纬丝落料机构结构新颖，采用精密截纬直丝机与精密定位装置相结合，使网片幅宽的纬丝长度一致，边缘整齐，无需切边。这种构造是国内同类产品不具有的，并且能节约材料，从而获得更高的经济效益。
变压器：焊接采用了新型高效焊接变压器，调档可分为八个级别，扩大了焊接丝径范围
技术参数
焊接丝径 ￠1.88-￠3.0（mm） 电源 Ac380V 50Hz
焊接孔径 50*50-200*200（mm） 额定功率 75KVA
焊接幅宽 1200（mm） 外形尺寸 2.5*2.5*1.8（M）
经线数量（焊点） 25 机器重量 1.2T
焊接速度（次/分） 45

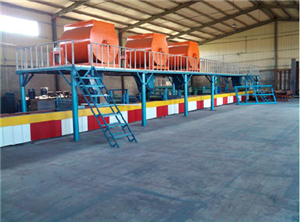

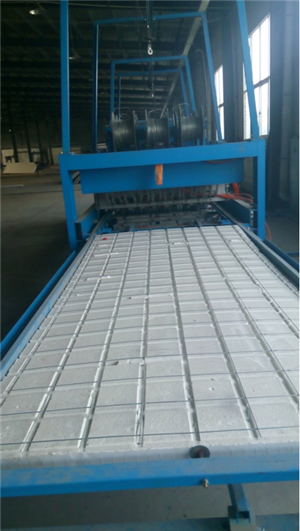

钢丝网架板自动生产线
舒乐板自动生产线，它采用了PLC触摸屏控制系统，气动或步进电机作为动力，它通过设备的自动斜插、切断、平网与泡沫板的严格定位，斜插丝与平网的组焊，来完成钢丝网架聚苯乙烯夹板的生产。生产线自动化、生产效率高、漏焊率低、焊点强度大、均匀、产品的平整度好，生产成本低。
额定功率 75KVA
输入电源 AV380V 50HZ
气源配置 3m3/min 0.6Mpa
适用范围 芯板厚度 50mm-100mm
插丝结构 单、双面网 疏、密插丝
生产规格 标准板 长 3000mm
宽 1220mm
非标准板 长度范围≤4500mm
使用材料 可焊网丝直径 ￠2-￠2.5mm冷拉低碳钢丝
芯板材质 阻燃聚苯乙烯泡沫板
丝网形式 网格距50mm×mm平网
生产效率 见附表
漏焊率 ≤5%
焊接强度 每点≥330N
整机安装外形尺寸 长 13500mm
宽 1800mm
高 1700mm
重量 4000Kg
生产品种 适应范围 生产效率 用人数
单面网 稀插丝 50mm-100mm 300-400m2/班 4
密插丝 50mm-100mm 260-340m2/班 4
双面网 稀插丝 50mm-100mm 240-300m2/班 5
密插丝 50mm-100mm 180-260m2/班 5
注：适用范围指阻燃聚苯乙烯泡沫芯板厚度

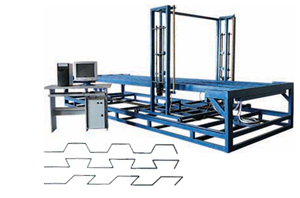

切割机
数控切割机，它集平切、切槽、切承插口为一体的多维加工切割机。它可在一台设备上切出多种形状的槽，如大小燕尾槽、T型槽、圆弧槽、波纹槽等。此设备有操作方便，精度高，减少聚苯板材浪费等优点。它采用矩形钢管制造，结构合理。电热丝切割，运滑，平整光滑。操作简单，维修方便。
主机尺寸（长×宽×高） 5000×1800×900（mm） 切割尺寸（长×宽×高） 3300×1200×1000（mm）
工作电压 Ac380v/220v 切割方式 电热丝
数控系统 电脑绘图/触摸屏 运动方式 步进电机
切割速度 0.2-1（m）/分 传动系统 梯形丝杠

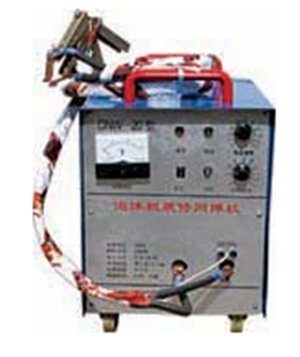

点焊机
该点焊机是钢丝网架、聚苯、舒东舍板、聚苯保温墙板等轻体墙板网焊接的专用设备。
性能特点：
1、采用高导磁材料制成的焊接变压器具有损耗小、效率高、节能省电，提高工作效率；
2、焊钳分为气动和手动，其焊钳夹力的大小均可随意调节；
3、焊钳触点选用优质高铬铜，与焊把线连接处设计独特，使焊钳灵活转动，大大提高了焊接速度，操作方便；
4、焊接控制器数字集成电路化，使焊接线速度快、质量高、焊接表面无损伤；
5、主回路采用进口可控硅模块作为通断开关，并装有保护电路。响应速度快，参数稳定、精确，从而确保输出电流平稳；
产品用途：
该机所生产的舒东舍板，制作工艺简单，可做隔断墙、填充墙、屋面板、阳台板，还可用于外墙贴挂。总之，可根据建筑的不同需要进行灵活设计。其产品具有重量轻（10kg/m2），可明显降低建筑物的基础结构造价；另具有保温隔热、防火、抗震性能，并且有利于快捷的装修、安装施工。
技术参数：
型号 DNW-20型 电压 380V
焊接丝径 1.2-3.2mm 瞬时功率 20KVA
电流线径 6平方×2 输出电压 1.5-4.5V
焊接时间 0.01-2秒 焊钳加压方式 气压/弹簧
焊接频率 60次/分

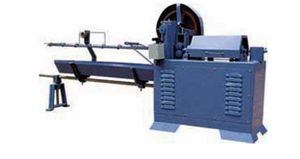

调直断丝机
性能特点：
该机器操作简便、无噪音，适用于丝径1-2.5mm,长度30-2000mm范围的钢丝调直切断。
调直直径（mm） 最大长度（mm） 调直转速（r-min） 送料速度（m/s） 功率（KW） 转速（r-min）
1-2.5 2000 2800 25 0.55,0.75 1400-1400
2-5 2000 2800 25 0.55,1.5 1400-1400
郑州中天建筑节能有限公司，培训安装调试，设备终身保修，保证配件供应。
