● 生生产GJ板使用的材料：
Material
冷拔低碳钢丝（符合GB700-88 Q195-235和GB/T343要求）或冷拔镀锌钢丝（符合GB9972-88要求）
Low carbon cold drawn steel wires or Zinc-coated cold drawn steel wires
EPS成型板 （容重15-20Kg/ m3）
Unit weight of EPS 15-20Kg/ m3
● 供电要求： 380V 50HZ 75KVA
Power Supply： 380V 50HZ 75KVA
● 使用的钢丝直径： φ2.0mm—φ2.2mm
Steel Wire Diameter：φ2.0mm—φ2.2mm
● 控制柜面板文字采用中英文对照形式
Marks and characters of the control cabinet front-panel with Chinese-English language
● 采用电脑触摸屏
Adopt the touch screen
● 设备油漆颜色按照买方的要求确定为：
The color of the lacquer on the equipment is depended on the request of the buyer.
危险区域：黄色 （GB3181—82 Y08）
Dangerous district: yellow
其他部位：蓝色
Other part: Blue
● 主要设备尺寸： （L×W×T） 13000mm×1850mm×1600mm
Main Equipment Dimension ： （L×W×T） 13000mm×1850mm×1600mm
● 重量： 6000Kg
Weight ： 6000Kg

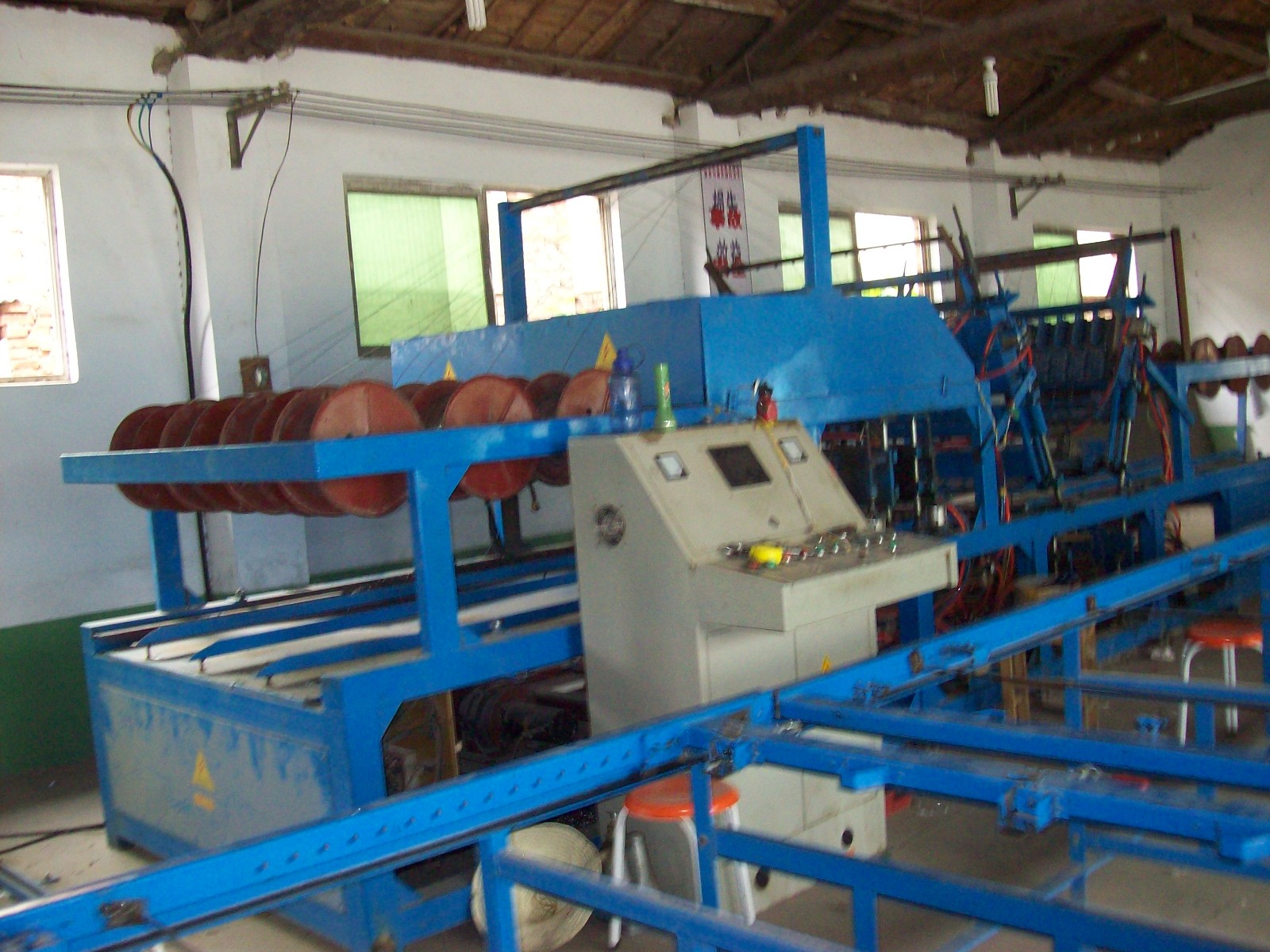

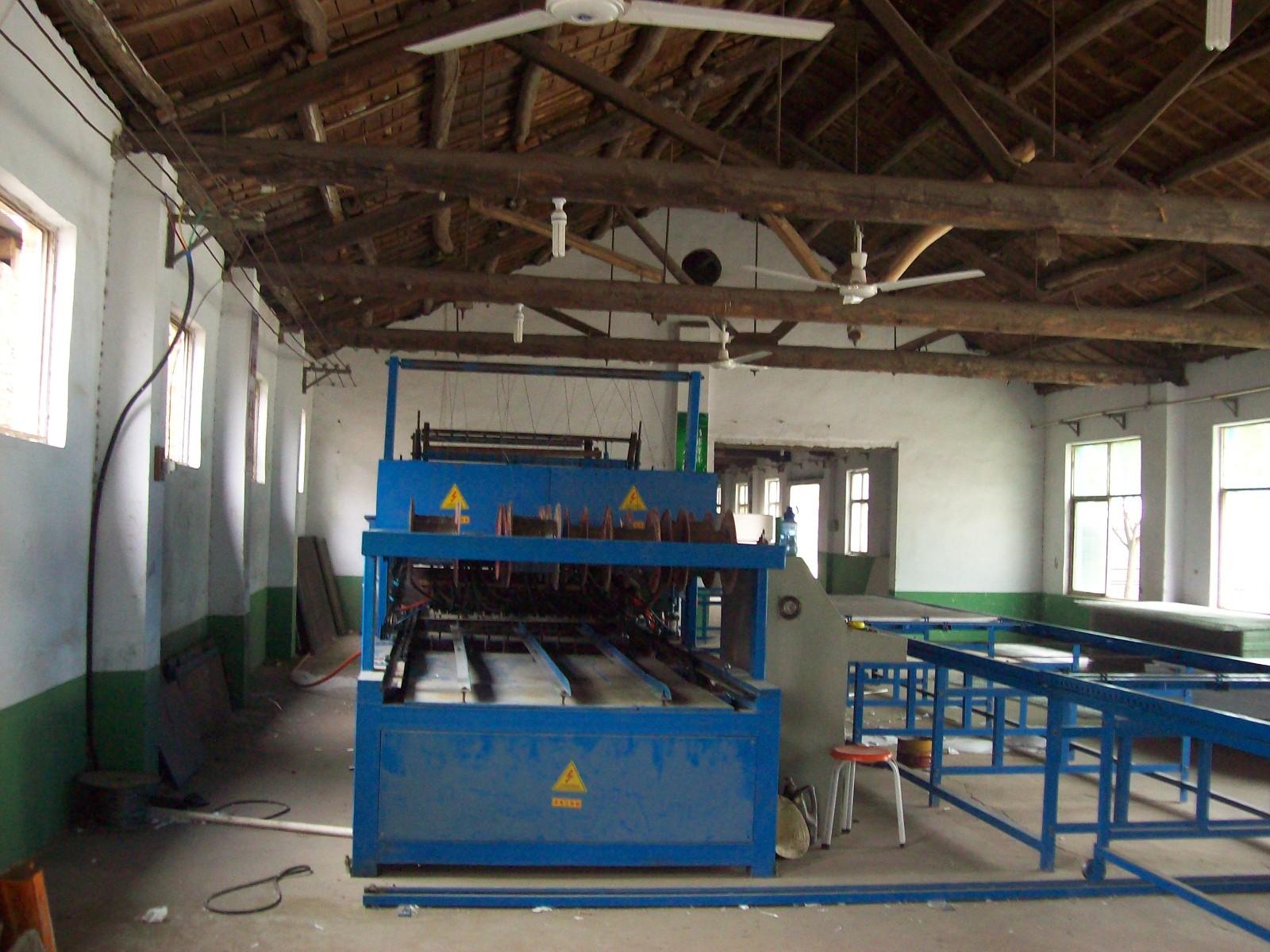

2.2.2 ZTPW-25X型平网焊机：
5
PW-25X Square Grille Welding Machine
● 生产效率： 2.3s/步 或 93 m2/h
Production Efficiency： 2.3s/step or 93 m2/h
● 产品的精确度：
Accuracy
钢丝网片网格尺寸： （52mm×50mm） ±1mm
Square grille size
钢丝网片纵向尺寸误差： ±5mm/m
Longitude error
漏焊率： ≤1%
Detect Welding Rate： ≤1%
● 生产使用的材料：
Material
冷拔低碳钢丝（符合GB700-88 Q195-235和GB/T343要求）或冷拔镀锌钢丝（符合GB9972-88要求）
Low carbon cold drawn steel wires or Zinc-coated cold drawn steel wires
● 焊接强度： 每点拉脱力≥330N
Welding Intensity： Pull-off force for each spot ≥330N
● 控制柜面板文字采用中英文对照形式
Marks and characters of the control cabinet front-panel with Chinese-English language
● 设备油漆颜色按照买方的要求确定为：
The color of the lacquer on the equipment is depended on the request of the buyer.
危险区域：黄色 （GB3181—82 Y08）
Dangerous district: yellow
其他部位：蓝色
Other part: Blue
● 供电要求： 380V 50HZ 75KVA
Power Supply： 380V 50HZ 75KVA
● 使用的钢丝直径： φ2.0mm
Main Wire Diameter： φ2.0mm
● 主要设备尺寸： （L×W×T） 4000mm×1800mm×1100mm
Main Equipment Diameter： （L×W×T） 4000mm×1800mm×1100mm重量： 2000Kg
Weight： 2000Kg
2.2.3 GS400收排线机：
GS400 Steel Wire Rolling Machine
● 收排线直径： ≤φ3.0mm
Rolled Wire Diameter ： ≤φ3.0mm
● 收排线速度： 350m/min
Wire Rolling Speed ： 350m/min
● 电源要求： 380V 50HZ 5.5 KVA
Power Supply： 380V 50HZ 5.5 KVA
● 外形尺寸： （L×W×H） 1350×750×1300mm
Dimension： （L×W×H） 1350×750×1300mm
● 重量： 1200Kg
Weight ： 1200Kg
2.2.4 DN-25型手动补焊机：
DN-25 Manual Re-welding Machine
● 电源要求； 380V 50HZ 15KVA
Power Supply： 380V 50HZ 15KVA
● 外形尺寸： （L×W×H） 400×350×450mm
Dimension： （L×W×H） 400×350×450mm
● 重量： 200Kg
Weight ： 200Kg
2.2.5 SRC50A型蜗杆式空压机：
SRC50A Worm Air Compressor
● 排气量： 6.3M3/min
Air Displacement ： 6.3M3/min
● 排气压力： 0.7MPa 7
Pressure at Expulsion： 0.7MPa
● 电源要求； 380V 50HZ 37KVA
Power Supply： 380V 50HZ 37KVA
● 工作环境温度： ≤45℃
Ambient Temperature： ≤45℃
● 气体含油量： ≤3PPm
Oil Content in Gas ： ≤3PPm
● 接口管径： 1 1/2″
Connecting Pipe Diameter ： 1 1/2″
3. 项目与国内外技术现状对比
国家有关部门在《新型建材及制品发展导向目录》中已正式将半自动化生产线确定为非鼓励发展的产品。
目前国外生产这类设备的厂家主要有：美国COVINTON公司“泰柏”板生产设备、英国CS&M公司的“W板”生产设备、比利时SISMOS公司和奥地利EVG公司的“3D板”生产设备、以及韩国SRC公司生产的“舒乐舍”板生产设备等。其中美国COVINTON公司、奥地利EVG公司和韩国的SRC公司的设备目前均在国内建有生产线。美国COVINTON公司的“泰柏”板年生产能力为10-12万m2，生产线价格约为500万元人民币。但是此类板型在成型工艺上的要求造成此类板在使用功能上不甚理想，目前已成为市场上的非主流板型 。奥地利EVG公司的“3D”板生产线价格约为1800万元人民币 ，年生产能力约为40万m2。因其前期投入太大且生产中所需原料消耗太高，造成该型板材市场售价很高，无法被用户接受。而韩国SRC公司的“舒乐舍”板生产线价格约为850万元人民币，年生产能力为30万m2，与我所生产线能力相似，但该型生产线的产品漏焊率较高，且故障也较高。综上所述，对各控制单元采用了模块代设计，并配备了多项自检功能，设备的可维性好，产品质量稳定可靠。
4. 工艺流程：
目前国内外同类产品的制造工艺大体分二种方式：一种是先成网再通过斜插腹丝成板即整板式，例如：3D板、SRC板等；另一种为先焊栅条后将成条的聚苯乙烯泡沫和栅条压在一起焊接成型即条板式，例如“泰柏”板等。
种板材形式在国家行业标准JC623-1996 中都有明确的规定，而整板式在整体强度、隔声性能和节约成本方面较条板式有明显的优势。我公司开发研制的年产30 万m2 钢丝网架夹芯板生产线是在吸收了国外先进技术的基础之上，独立开发的具有自主知识产权的整板式生产线。其工艺流程如图所示： 发泡机泡沫板成型机泡沫板切割机收排线机空压机斜插电焊机平网焊机拉丝机ф6.5化工原料成品入库
5. 需求分析：
随着国家墙改和建筑节能政策和措施的逐步落实，以及人民群众对居住环境质量要求的不断提高，具有其独特自身优势的钢丝网架夹芯板正逐步为广大用户所认同，市场需求正逐步扩大。
“九五”期间，我国城镇住宅竣工面积年均达到2.4 亿m2，墙体面积按1： 2 折算，达到4.8 亿m2。按国家“十五”墙体材料革新计划要求，新型墙体材料比例要达到30-40%，按此比例计算新型墙体材料用量将达到1.68 亿m2，如果其中钢丝网架夹芯板占到新型墙体材料的20%，则仅住宅一项年需求为3360万m2以上，再加上每年大量的公共建筑预计钢丝网架夹芯板全国每年总需求量将达到5500万m2以上。
6. 建厂条件及原材料供应：
按基本生产线装置：
厂房：1500 m2 净空高度≥3.9m 地面为砼地面
仓库：（原材料及产成品）1500 m2 可利用旧厂房或仓库
职工人数：10人 （其中生产人员7人、 管理及销售人员3人）
电容量：三相380V 50HZ 200KVA
压缩空气：3.0 m3/min 空气压力 ≥0.7MPa
主要原材料：
ф2mm和ф2.2mm冷拔低碳钢丝或中等强度镀锌钢丝
阻燃性（ZR型）聚苯乙烯泡沫板，氧指数≥30
容重19kg±1 kg/ m3
7. 投资估算：（投资估算按基本生产线考虑）
l 固定资产投资：
设备投资 200万元
土建工程费（含电力增容） 100万元
厂房和仓库全部按新建考虑
l 流动资金（含开办费）150万元
总投资为450万元，基设周期为3个月。
8. 经济效益分析：
l 产值预测：
本一条生产线设计年生产能力为30万m2。两条生产线年产60万平方板材，按三年达产测算：第一年产量为40万m2，第二年为60万m2，第三年达产为80万m2。目前市场钢丝网架泡沫板抹灰后市场售价为130元/m2，则第一年、第二年、第三年产值分别为5200万元、7800万元,10400万元
l 效益估算：
本生产线所需的原材料为ф2和ф2.2mm冷拔低碳钢丝，以及阻燃型聚苯乙烯泡沫板。目前市场冷拔低碳钢丝价格为4300元/吨，聚苯乙烯泡沫板为260元/m3。生产60万平方米钢丝网架聚苯乙烯夹芯板需耗用1880吨ф2和ф2.2mm钢丝及600000m3阻燃型聚苯乙烯泡沫板，钢丝全年材料费为7896000元，按设备及厂房投资450万元计、年折旧率为10%计，则每年折旧费为45万元。人员工资及管理和销售费按60万元计算，则年产销60万m2钢丝网架夹芯板时年利税总额为：520万元。如年产销量为80万m2钢丝网架夹芯板时年利税总额为：680万元。
按国家鼓励发展新型墙体材料的有关政策，生产新型墙体材料并满足有关规定的企业增值税可减半增收并可减免所得税三年。
9. 结束语：
经过十多年来对于该生产线的开发研制，我所已积累了大量的技术资料，并已完全掌握了该生产线制造的关键技术，并且在加工、装配、质量过程控制、外购元器件和配套设备的选型上已形成了一整套的质量控制程序和办法。并且形成了一支有丰富的技术经验，具备开拓创新精神和独立开发研制能力技术人员队伍，以我公司开发的钢丝网架泡沫板生产线的综合性能、价格比可完全替代进口产品。
郑州中天建筑节能有限公司售后服务周到，培训安装调试方便，设备终身保修，保证配件供应，该产品符合国家行业的发展要求，具有较好的市场前景，投资少，见效快，能满足建筑节能75%的多种需求

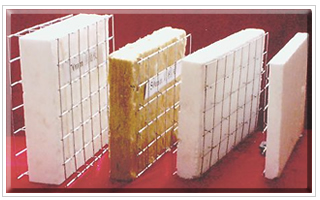

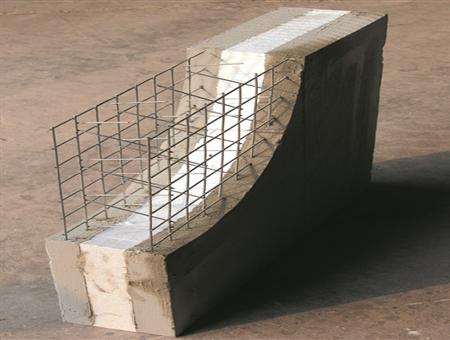

钢丝网架泡沫板未抹灰：双面钢丝直径3MM，网孔100*100MM，斜插直径丝3MM，双面焊网，斜插丝三维结构，10小时2000平方，厚度20MM，双面焊接斜插丝，双面到工地再抹灰
|
