郑州中天建筑节能有限公司
投资钢丝网架泡沫板被动式房屋的投资分析
一 投资泡沫板保温材料生产线
二 投资钢丝网架泡沫板插丝焊接生产线
1， 产品技术要求
2， 泡沫板前景分析
3， 生产泡沫板的组成部分和所需条件，场地，电力，人员
4， 生产泡沫板的可行性分析报告
5， 生产钢丝网架泡沫板的设备组成部分场地，电力，人员
6， 生产钢丝网架泡沫板的可行性分析报告
7， 泡沫板的技术指标和生产工艺
8， 钢丝网架泡沫板抹灰板的用途
9， 生产泡沫的设备
10， 钢丝网架泡沫板抹灰保温板作为被动式房屋的优点
第一项 需方产品技术要求
产品要求：1 ， 聚苯乙烯泡沫板（保温板），厚度200MM，表观密度：每立方米20公斤，产量10小时2000平方，每天须泡沫原料8吨，1立方=20公斤，1立方=5平方，2000平方=400立方泡沫，20*400=8000公斤。
2，钢丝网架泡沫板未抹灰：双面钢丝直径3MM，网孔100*100MM，斜插直径丝3MM，双面焊网，斜插丝三维结构，10小时2000平方，厚度20MM，双面焊接斜插丝，双面到工地再抹灰
第二项 泡沫板前景分析
聚苯乙烯泡沫板――又名泡沫板、EPS板是由含有挥发性液体发泡剂的可发性聚苯乙烯珠粒，经加热预发后在模具中加热成型的白色物体，其有微细闭孔的结构特点，广泛应用于公路、道桥胀缝、立交桥、高速公路、地道桥、地下通道、地铁、桥头挡阻墙接缝、公路两侧护坡，电厂防潮闸、冷却塔建筑，路基护坡等混凝土工程中的接缝止水；建筑墙体，屋面保温，建筑保温与结构一体化，装配式建筑，轻质隔墙板，外墙保温板，蛋糕盒，药品盒，蔬菜箱，海鲜周转箱，石材包装盒，电器包装盒，复合板保温，冷库、空调、车辆、船舶的保温隔热，地板采暖，装潢雕刻等用途非常广泛。聚乙烯闭孔泡沫板表面吸水率低，防渗透性能好
聚乙烯闭孔泡沫板是国内一种新型的接缝止水材料。正因为化学交联聚乙烯发泡有其独特的优越性，复原率强，无吸水性，耐冲击性，耐气候性，耐化学品性，耐老化性是其他材料没有的，EP发泡的应用领域越来越广泛
第三项 生产建筑用的泡沫板设备组成部分
泡沫板设备配置：生产建筑用的泡沫板设备组成部分
郑州中天6米自动聚苯板设备组成
可以生产阻燃B1，B2级，普通级，密度5—25KG/立方的泡沫板
生产EPS泡沫板的设备组成部分及所需条件
一、6米完整的自动EPS聚苯板流水生产线由【8大件】组成
1) 自动140PLC微电脑控制发泡机(1台) ，6.8万/台
自动150PLC微电脑控制发泡机(1台)，13.4万/台
把原料EPS变成颗粒，泡沫密度由发泡机决定；自动进料，上料，进气（汽），出料
2) 干燥床（2台6*1*1米） 把发泡机生产的湿颗粒在最短时间干燥，自动粉碎结块，自动送料，自动吹风。 1.3万/台
3) 熟化仓(6*2*2米/个) 把干燥后的颗粒放在熟化仓内熟化,让石墨EPS颗粒达到最佳弹性,生产的泡沫板光洁，平整设置40个; 8.6万/40个
4) 过渡仓(6*1.5*2米/个) 2个 把熟化好的颗粒通过风机送入过渡仓;0.5万/个
5) 自动6米成型机(6*1.25*0.63米/块) ，2台 把颗粒通过风机负压方法吸入机器内,瞬间成型成大块泡沫板， 13.9万/台;
6) 烘干房(28*7*3米/间) ， 将成型后的板材放入定型干燥房内烘干以防变形弯曲; 14万/间
7) 全自动变频切割机(6米) 6台，将干燥定型后的泡沫板材按照所需尺寸通过电炉丝切割;全自动数控切割机运行平稳切割平整。 2万/台
8) 废泡沫回收机 将车间内边角料粉碎加工,重新加入做成板材; 1.5万/台
车间内生产线8大件共计87.7万
二、外部条件: (客户自行购买配置)（车间外4大件共计26万）
A、6米机需4吨卧式蒸汽锅炉1台，温度1600C，压力0.7mpa;或用电厂废蒸汽
B、15m3蒸汽储气包1个；空压机1台，蒸汽管道1批
D、用人工6-8人。
C、满足车间内25*80*6米的厂房及三相电110kw左右
第四项 生产泡沫板的可行性分析报告
生产聚苯乙烯泡沫板可行性分析
1. 市场前景
国家推广的各种保温体系中,采用的保温板大多数是膨胀聚苯板(EPS).
该产品的特点: 具有质轻、保温、隔音、隔热、吸水性小、耐低温等优点.
主要用途:包装材料、地板采暖、彩钢板夹芯、冷库保温、建筑物地下室隔水、建筑物屋面保温、外墙内外保温、室内隔墙等.除传统用途以外又增加了建筑节能这个新兴的行业市场.在建筑节能方面,建筑物的外墙和屋面保温市场非常广阔,仅河南省每年新增建筑物面积就达到7千万平方米,按省建设厅节能达到65％的要求,每年就需要50-60亿的外墙和屋面保温材料,而生产保温材料的企业较少,结合国家和各省的建筑节能政策,新建建筑物和旧楼改造必须使用节能材料这一强制性的规定, 为保温材料的生产销售带来了巨大的市场空间.因此投资泡沫板生产线是您在较短时间内快速致富的明智选择.有多大的外墙面积就有多大的保温市场.生产普通级，阻燃B2级，阻燃B1级成本不同。
2. 办厂条件
投资一条六米泡沫板生产线只需以下条件
生产车间:3000平方米左右(6米高 15米宽 85米长即可)
三相电:140KW 需配蒸气锅炉一台:4吨,压力:0.6-0.8MPA或利用火电厂废蒸汽
操作人员6-8人 ,我公司提供一条完整的生产线,有发泡机、干燥床、熟化仓、过度仓、成型机、烘干房、切割机、废泡沫回收系统共八个部分组成。
3. 经济效益分析
按六米泡沫板生产线计算
每天10小时约生产400立方米板材 密度按20公斤/m3计算
每天可生产板材400立方米×20公斤/m3=8000公斤=8吨
约需成本
蒸汽12吨×180元/吨×8吨/天=17280元/天
电400度/天×0.70元/度=280元/天
人工8人×150元/人=1200元/天 房租600元/天
费用合计:19360元/天
目前河南市场泡沫板的销售价是:原料价/吨+4000元/吨(加工费用)
所以每天的利润为4000元/吨×8吨/天-19360元=12640元/天
每年按生产300天计算每天8小时(冬季可生产钢丝网架聚苯板和泰柏板,生产线基本不会停)
每月利润=30天×12640元/天=379200元
每年总利润=300天×379200元/天=11376000元
每年纳税200万左右，17﹪增值税。
第五项 生产钢丝网架泡沫板的设备

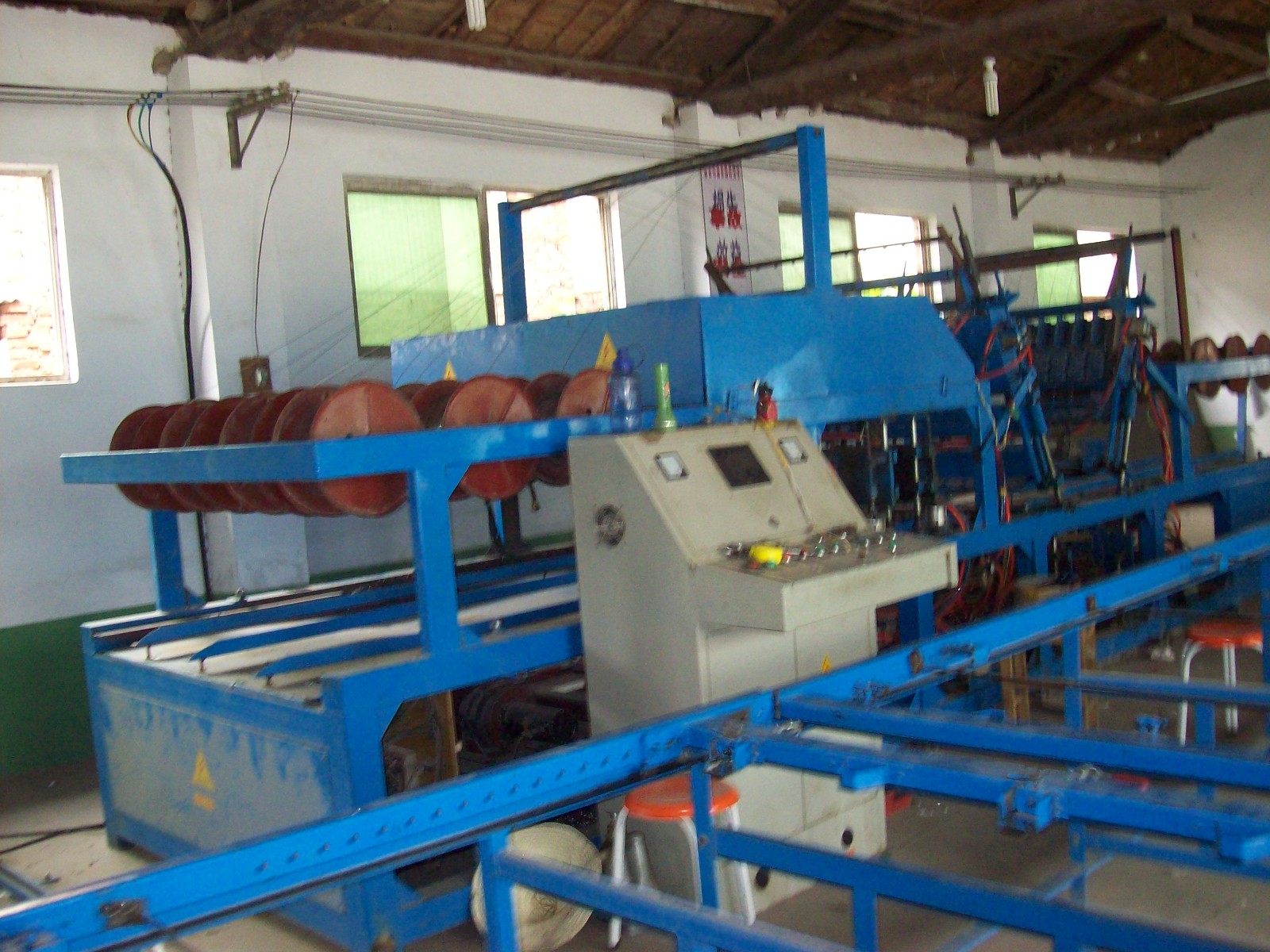

织网插丝焊接一体化板材生产线
1.钢丝饶盘放线机
2.钢丝织网焊接机组
3.插丝焊接机组
4.电控部分
5.钢丝网片切断设备
6.气源部分
2型功率：140KW 产量：1000m²/班 86万/套
需要2套这样的织网焊接插丝设备能生产60万平方的钢丝网架泡沫材料，共172万
第六项 钢丝网架夹芯板生产线可行性报告
1 项目来源及概述
随着国民经济的不断发展，城乡人民生活水平的提高以及住宅货币化分配制度的改革，我国各类建筑的建设也进入了快速发展时期。目前在各类建筑中80%采用的还是几千年流传下来的“秦砖汉瓦”。大量粘土砖的使用，使我国宝贵的耕地资源以每年120万亩的速度减少，每年至少消耗6000万吨标煤，并由此产生的污染等影响使我国本来就十分脆弱的生态环境变得不堪重负。因此，国家有关部门和各地政府制定了一系列推广使用具有节能、节地、利废、环保的新型墙体的政策。并对粘土砖的使用从行政和经济手段两个方面加以严格控制。有关政策的出台无疑对各类新型墙体材料的发展，对我国的生态环境保护和可持续发展战略必将产生深远的影响。

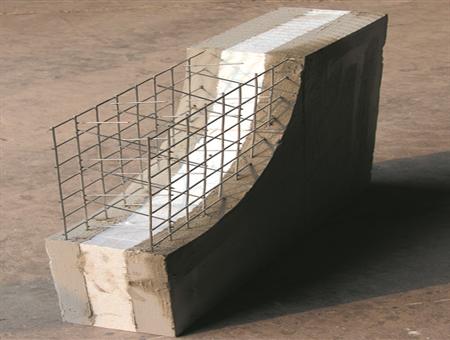

钢丝网架聚苯乙烯夹芯板作为一种新型墙体材料，是由低碳冷拨钢丝经过焊接与聚苯乙烯构成三维空间网架结构。该板具有质轻、高强、保温、隔声、抗震、施工速度快、可增加建筑使用面积等诸多优点。目前该产品已被国家建材局（建材规划发<1996>163号文）列入《新型建材及制品发展导向目录》，钢丝网架夹芯板采用自动焊接连续生产线已作为重点发展方向。
2. 项目内容
2.1 技术内容介绍：
该生产线由ZT-50A型斜插点焊成型机、ZTPW-25X型平网焊机以及与之配套的ZT400收排线机、DN-25型手动补焊机、ZT67Y-40/2000钢丝折弯机、
SRC 50A 空压机及其空气净化装置等组成。
该生产线采用微处理机自动控制平网的自动送丝、焊接和剪切，夹芯板成型中斜插钢丝的自动送丝，焊接及自动检测等工序。从根本上解决了现有的手动及半自动生产工艺中工效低、工人劳动强度高及产品质量不稳定等问题。该壹条生产线年生产能力可达30万m2。本生产线主要设备在设计上对各控制单元采用了模块代设计，并配备了多项自检功能，设备的可维性好，产品质量稳定可靠。
2.2主要技术指标：
2.2.1 ZT-50A型斜插点焊机：
ZT-50ASlanting Bar Spot Welding Machine：
● 生产的GJ板规格： （L×W×T） 2450-4500mm×1200mm×70、100、120mm ,200MM（对应的EPS厚度： 50、80、100mm）
Dimension of GJ Panel：（L×W×T）2450-4500mm×1200mm×70、100、120mm （respective thickness of EPS panel： 50、80、100mm）
● 生产效率：(斜插丝间距为100mm) 5.5s/步 或 78m2/h
Production Efficiency（It is inclined to put the steel wire distance）
5.5s/step or 78 m2/h
（斜插丝间距离50mm）4.5s/步 或 48m2/h
Production Efficiency（It is inclined to put the steel wire distance）： 4.5s/step or 48 m2/h
● 焊接强度： 每点拉脱力≥330N
Welding Intensity： Pull-off force for each spot ≥330N
● 产品的精确度：
Accuracy
上、下两面钢丝网片与EPS板间距： 10mm±3mm
Distance from the lower or upper square grille to the EPS plate
GJ板两对角线误差： ≤10mm
GJ plate diagonal error of
GJ板侧向弯曲： ≤L/650
GJ plate lateral bend
GJ板漏焊率：
GJ plate defect welding rate 4
生产的GJ板EPS厚度≤ 80mm时： ≤3%
A plank EPS thickness of the production ≤ 80 mm： ≤3%
生产的GJ板EPS厚度为 100mm时： ≤5%
A plank EPS thickness of the production is 100 mm： ≤5%
|
