5-2-6-5 质量标准
　　1.主控项目：
　　抹灰层与基层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。
　　2.一般项目：
　　普通抹灰表面应光滑、洁净、接槎平整。
　　护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑；管道后面的抹灰表面应平整。
　　抹灰层的总厚度应符合设计要求；水泥砂浆不得抹在石灰砂浆层上；罩面石膏灰不得抹在水泥砂浆层上。
　　有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不小于10mm.
　　一般抹灰工程质量的允许偏差规定：
　　立面垂直度：3mm 表面平整度：3 mm阴阳角方正：3mm
　　5-2-6-6 施工注意事项
　　1.电器管线、电器开关局部除去聚苯乙烯泡沫外，必须清理干净，提前分层用1：3水泥砂浆填塞密实（由水电部门及时配合，以便固定管线，确保工程质量）
　　2.卫生间排风道应在泰柏板墙面抹灰后安装。
　　3.卫生间墙面为表面拉毛处理。
　　4.由于泰柏板基底细石砼厚度过厚，必须在七八层干后，方可抹下层灰。

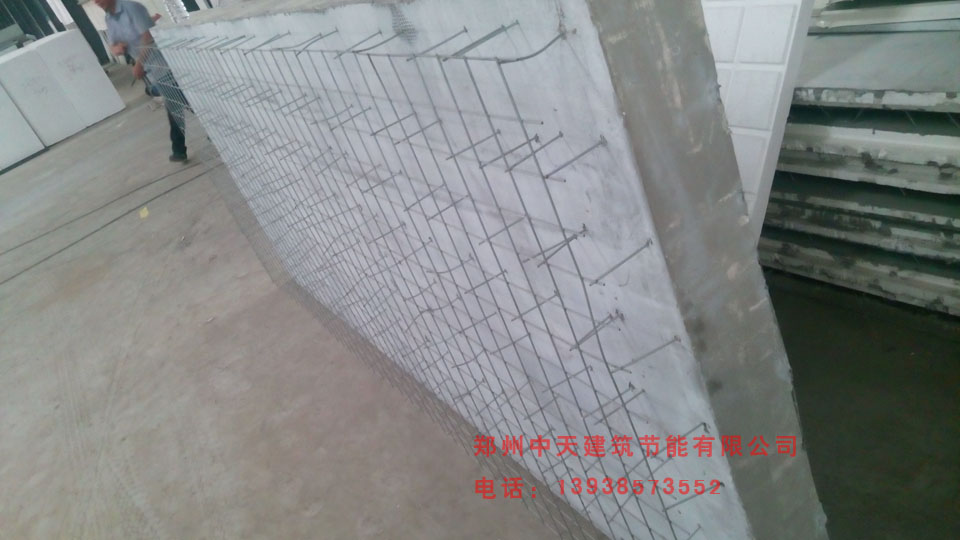

钢丝网架聚苯乙烯芯板(简称GJ板，又名泰柏板) 是一种新型墙体材料,由三维空间焊接钢丝网架和内填阻燃型聚苯乙烯泡沫塑料板条(或整板)构成的网架芯板。也可做外墙保温用，两侧配以￠2mm冷拔钢丝网片，两网片之间斜向交叉45度的钢丝焊接而成，施工时两侧各喷涂25-30mm厚的水泥沙浆而成墙体，该产品具有结构隆能好，可承重、保温、隔热、吸音、抗震、防火、防水、运输轻便，施工简单，节约能源，综合效益高等特点，可以替代砖墙、楼板、阳台、屋面板，可用于内外墙保温、构架结构的填充和楼房加层。

泰柏板主要性能及特点：

      一、承载力大：板高2.7m、板厚110mm的泰柏板中心轴向平均破坏荷载为28T/m，横向荷载跨度2.7m,允许外荷载170kg/m2；可作为受弯构件，亦适合做旧房加层、新房接层的屋面板；

　　二、抗震性能优：泰柏板安装后属于整体空间结构，总体重量轻，其抗震性能大大优于其他墙体材料。它使建筑物变的更柔软一些，因此建筑物有了弹性也就能吸收更多的地震能量，从而减少地震对建筑物的破坏程度；由于它是整体墙，震后救援工作也可以节省很多宝贵的时间和精力，对重型的救援设备依赖性也会有所减少，可帮助灾后重建工作迅速展开！

　　三、自重轻：泰柏板自重3.8Kg/m2，抹灰后为60--100Kg/m2，比120砖墙还减重60%，从而降低了基础和框架梁、柱的造价，其综合效益显著
　　四、保温隔热、隔音：110mm厚的墙板，热阻0.744m2.k/w,优于620mm厚的砖墙的保温隔热性能，可大量节约能源。其隔音平均指数为45dB

      五、经济及社会效益显著：产品制造运输能耗低，无污染，建设过程中可节约大量基础投资，节省梁、柱等代价，使综合建筑成本比普通夸墙降低10-20％，并因取代粘土砖保护自然资源而使社会效

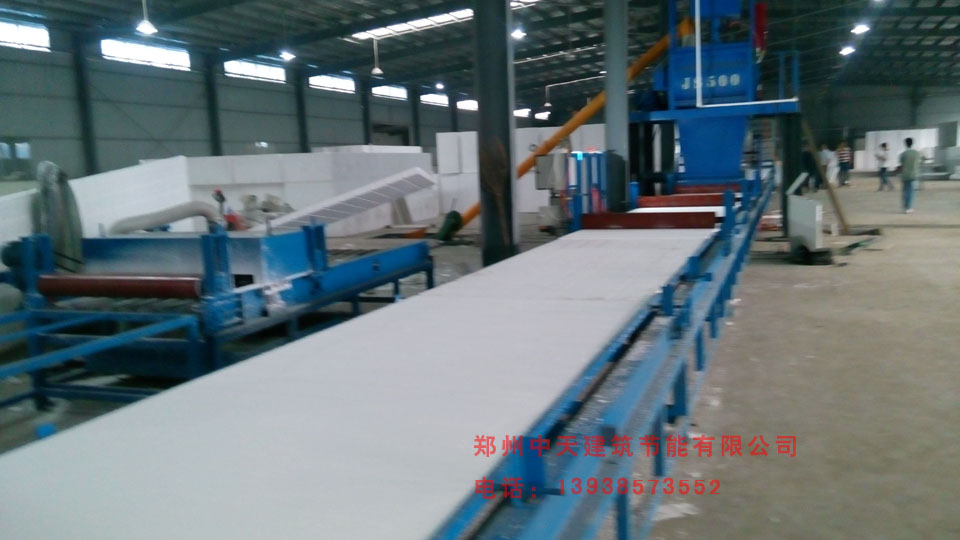

5-2-6 泰柏板工程的施工组织及方法5-2-6-1 泰柏板简介泰柏板为焊接钢丝组成三维空间骨架，中间填充阻燃泡沫聚苯乙稀条的墙体材料；泰柏板的标准尺寸为：2.44m×1.22m×0.076m，其生产工艺流程：

　　泡沫切条 → 之字条成型 → 焊接装板 → 质检 → 成品 → 入库；

　　整个生产过程按科学管理流程由生产车间完成。

　　泰柏板分类：

序号　 代号　 阻燃型聚苯乙稀泡沫塑料内芯型式　 连接两侧网片的腹丝型式　

1　 T　 板条并接　 之字条　

2　 S　 整板　 相邻两排腹丝为反向斜插或之字形斜插（直插）短钢丝　

注：钢板网架聚苯乙稀夹芯板可参照区分　

　　5-2-6-2 泰柏板的性能

　自重轻、强度高 依最轻型（85kg/m2）泰柏墙计，许用载荷为：

泰柏墙高m　 轴向许用荷载Kg/m　 横向许用荷载Kg/m2　

2.5　 7440　 195　

3.05　 6250　 122　

注：水泥砂浆强度等级不低于M10　

　　重量轻 泰柏板自身重≤4kg/m2，抹灰成墙后：

墙厚mm　 构造　 单位重4kg/m2　

90　 两面各有20mm厚水泥砂浆　 ≤85kg/m2　

110　 两面各有30mm厚水泥砂浆　 ≤124kg/m2　

130　 两面各有25mm砂浆＋15mm石膏或轻浆层　 ≤140kg/m2　

　　5-2-6-3 泰柏板的特点隔音性好：104－124kg/m2之墙体≥40dB；140kg/m2之墙体≥45dB.

　　抗震：钢丝网架连成整体，大的震动不会成碎块跌落，很适合高地震烈度地区使用。

　　耐火极限高：墙体两边均涂以20mm厚水泥砂浆，其耐火极限为≥1.3小时；墙体两边均涂以30mm厚水泥砂浆，其耐火极限为≥2小时。

　　高热阻：节省空调能源；泰柏墙板的热阻为1.31m2 h℃/kcal，性能优于两砖墙。 抗冻冰融化达到50次。

　　其他使用优点：

　　运输方便无损耗，安装轻便快捷，可随意拼接，不怕碰撞摔跌，不怕水浸。穿埋管道，转弯悬挂，局部更改均甚方便。易于保证质量，缩短工期。

　　5-2-6-4 操作工艺夹心板轻质墙板抹灰工艺流程为：泰柏板安装工序交接 → 泰柏板周边、电器管线和开关等部位堵缝 → 抹细石砼基层 → 中层灰 → 罩面层 → 洒水养护 → 检查验收。

　　1.基层处理：抹灰前应先将墙体与楼地面连接处25-30mm缝隙内填实，电器管线、开关；U码以及各种预埋件连接处局部除去聚苯乙烯泡沫处在清理干净后用1：3水泥砂浆填缝密实。

　　2.抹底层细石砼基层：泰柏板刚度较差，易产生变形，为此，基层采用25-30mm厚细石砼与横丝、“之”字形网片形成网片细石砼基层，以增加其强度和整体刚度。细石砼强度等级C25，配合比为：32.5级水泥：中砂：5-10mm碎石=1：1.553：2.887，坍落度30-50mm.

　　抹底层细石砼时应用木抹子反复揉搓，使细石砼基层密实，墙面应粗糙，厚度以覆盖附加网片为宜。

　　3.抹中、面层砂浆：底层细石砼抹好后，在门窗口角、垛、墙面等处吊垂直、套方和抹灰饼。如灰饼厚度过大，分中、面层二次抹灰，如灰饼厚度在5-8mm之间，直接抹面层砂浆，抹中层砂浆时要用刮板找平，表面搓毛；抹面层砂浆时，除按中间相同方法抹灰外，用木抹子搓毛、压密实，并在收水后用铁抹子收面。面层收面要求为毛光，满足精装修要求即可，以减少和控制裂缝出现。

　　4.每层抹灰层间隔时间：应待前一抹灰层七八成干并应视气温情况确定，由于泰柏板底层细石砼过厚，正常情况下应间隔3d以上，其余间隔不小于1.5d，气温较低时，应适当延长间隔时间。

　　5.细石砼、水泥砂浆拌好后应在初凝前用完，凡结硬砼、砂浆在加水后使用，其和易性、保水性差且硬化后收缩性大，粘结强度低，因此不得继续使用。

　　6.抹灰各层洒水养护：为消除泰柏板表面裂缝，水泥砂浆终凝后洒水养护显得尤为重要，特别时面层养护时间不小于7d.要求设专人定时养护，每天养护次数不少于4次。养护方法采用喷雾器喷水保湿养护。

　　7.每堵泰柏板墙两面的抹灰间隔时间不少于24h.

　　8.按业主要求内门不安装门框，抹灰时按图纸洞口尺寸抹成净口，另外室内墙面、门洞口阳角采用1：2水泥砂浆做暗护角，高度不低于2m，每侧宽度不小于50mm.

　　5-2-6-5 质量标准

　　1.主控项目：

　　抹灰层与基层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。

　　2.一般项目：

　　普通抹灰表面应光滑、洁净、接槎平整。

　　护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑；管道后面的抹灰表面应平整。

　　抹灰层的总厚度应符合设计要求；水泥砂浆不得抹在石灰砂浆层上；罩面石膏灰不得抹在水泥砂浆层上。

　　有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不小于10mm.

　　一般抹灰工程质量的允许偏差规定：

　　立面垂直度：3mm 表面平整度：3 mm阴阳角方正：3mm

　　5-2-6-6 施工注意事项

　　1.电器管线、电器开关局部除去聚苯乙烯泡沫外，必须清理干净，提前分层用1：3水泥砂浆填塞密实（由水电部门及时配合，以便固定管线，确保工程质量）

　　2.卫生间排风道应在泰柏板墙面抹灰后安装。

　　3.卫生间墙面为表面拉毛处理。

　　4.由于泰柏板基底细石砼厚度过厚，必须在七八层干后，方可抹下层灰。
