装配式建筑四大组成部分投资总结

第一部        保温材料生产     本部分301万元

一  聚苯泡沫板生产线 ，设备投资约87.7万，年产值2000万，年利润约480万

二   防火泡沫板渗透生产线，设备投资约28万，年产值670万，年利润150万

三  保温干混砂浆生产线设备投资约100万，年产值4000万，年利润300万

四   钢丝网架泡沫板生产线设备投资约86万，   年产值2000万，年利润100万

第二部分       钢筋加工生产线              134万

第三部分    建筑构件模具生产线            1276万元

清扫机、脱模剂喷涂机、划线机、螺旋布料机、振动平台、送料车、举升平衡车、振动赶平机、一次养护窑、抹面机、拉毛机、二次养护窑、翻板机、构件运输车、边模输送机、模台、中央控制室、堆码机、固定轮、驱动轮等。

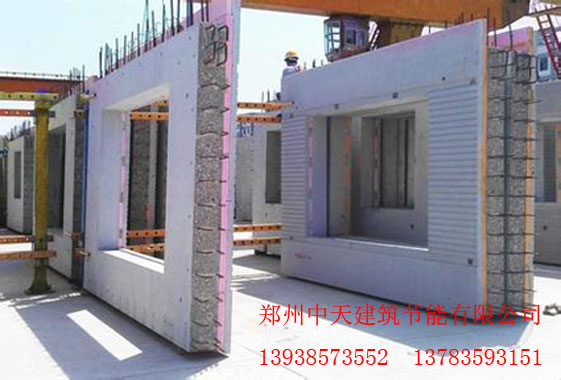

 装配式建筑部件制品 22道核心生产流程

1▲ 用刮刀清理模台上固结的大混凝土块，集料斗收集。

2▲ 双滚刷深层次清扫模台，工业吸尘器收集清扫出来的粉尘，净化工作环境。

3▲ 模台清理完毕后，进行喷油，喷涂的脱模剂可确保浇注进来的混凝土与模台有一个彻底的分离，脱模时构件表面不破损。

4▲ 划线机接收来自中央控制系统的构件几何形状数据，绘制构件的轮廓线。    对于有门洞、窗口的构件还会绘制相应的门洞、窗口的轮廓线。

5▲ 选择等同于构件厚度的边模拼装在模台上，并用磁性固定块来固定，为提高边模的通用率，采用模块化设计。

6▲ 利用工装保证预埋件及电器盒位置正确安装。

7▲ 与此同时，钢筋加工生产线收到中央控制系统的数据，按构件尺寸要求，制作钢筋网片与格构，并有行车转运到布筋工位无缝对接，布置到边模内。

8▲ 然后在内页墙钢筋骨架下方垫放保护层垫块，垫块数量不少于4个/平米。

9▲ 待模台轮转到一次振浇工位，布料机进行混凝土浇注。

10▲ 振动台完全振捣，即内页墙浇筑及振捣工序。

11▲ 混凝土振捣完成后立刻拼装保温板，在混凝土初凝前拼装完成，在预留孔处安装连接件，保证连接件与混凝土锚固牢固。

12▲ 按规格把钢筋网片吊放入模具并垫好保护层垫块，将各种埋件固定在指定位置。

13▲ 在防腐木砖安装工序、钻孔、固定，将防腐木砖钢筋与外页墙钢筋网片绑扎牢固。

14▲ 随后，对墙板进行二次浇注及上部振捣。

15▲ 振动赶平机将混凝土赶平实。

16▲ 流水线自动将构件送入与养护窑进行预养，预养时间不少于1小时。

17▲ 预养完成之后即可对构件表面进行抹光处理，提高表面质量。

18▲ 堆垛机将构件送入养护窑。

19▲ 养护完毕，进行同条件试块的抗压试验，试验结果达到70%设计强度以上方可拆模。

20▲ 拆模完毕，进行起吊工序，将底模翻转，角度控制到80-85度。

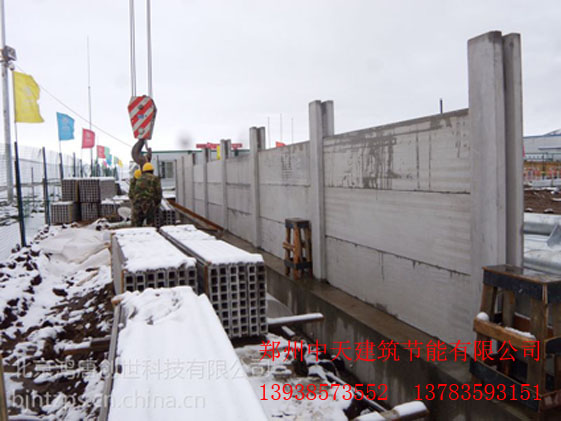

21▲ 生产达标的构件经过仓储和成品运输，被运往工地安装

第四部分     行车地轨锅炉水电气           575万元

四大部分总用人工140人，变电站电力1000千瓦，用水量2000吨/月，年产值10万立方建筑构件，年产值3亿多，年利润6000万元，

生产设备总合计投资2286万元
