3.4 运输与堆放
1.1.
1.1.1. 应制定预制构件的运输与堆放方案，其内容应包括运输的时间、次序、堆放场地、运输线路、固定要求、堆放支垫及成品保护措施等。对于超高、超宽、形状特殊的大型构件的运输和堆放应有专门的质量安全保证措施。
1.1.2. 构件运输前应对运输路途上的桥梁和隧道尺寸、路面和桥面承载能力、道路转弯半径、限高和障碍物等进行全面调查，确定运输线路。
1.1.3. 对于超高、超宽、形状特殊的大型构件和预应力构件的运输和存放还要制定专门质量安全保证措施；
1.1.4. 构件运输宜选用低平板车，应采用专用运输托架，运输托架、车厢板和预制混凝土构件间应放入柔性材料，构件应用钢丝绳或夹具与托架固定，构件边角或锁链接触部位的混凝土应采用柔性垫衬材料保护。
1.1.5. 预制混凝土梁、楼板和阳台板宜采用平放运输；外墙板宜采用竖直立放运输；柱可采用平放运输，当采用立放运输时应防止倾覆。
1.1.6. 运输构件时，车起动应慢，转弯错车时要减速，防止倾覆。构件运输到现场后，应按照型号、构件所在部位、施工吊装顺序分类存放，存放场地应在吊车工作范围内。
1.1.7. 预制构件的运输车辆应满足构件尺寸和载重要求，装卸与运输时应符合下列规定：
1 装卸构件时，应采取保证车体平衡的措施；
2 运输构件时，应采取防止构件移动、倾倒、变形等的固定措施；
3 运输构件时，应采取防止构件损坏的措施，对构件的边角部或链锁接触处的混凝土，宜设置保护衬垫。
1.1.8. 预制构件的堆放应符合下列规定：
1 堆放场地应平整、坚实，并应有排水措施；
2 预埋吊件应朝上，标识宜朝向堆垛间的通道；
3 构件支垫应坚实，垫块在构件下的位置宜与脱模、吊装时的起吊位置一致；
4 重叠堆放构件时，每层构件间的垫块应上下对齐，堆垛层数应根据构件、垫块的承载力确定，并应根据需要采取防止堆垛倾覆的措施；
5 堆放预应力构件时，应根据构件起拱值得大小和堆放时间采取相应的措施。

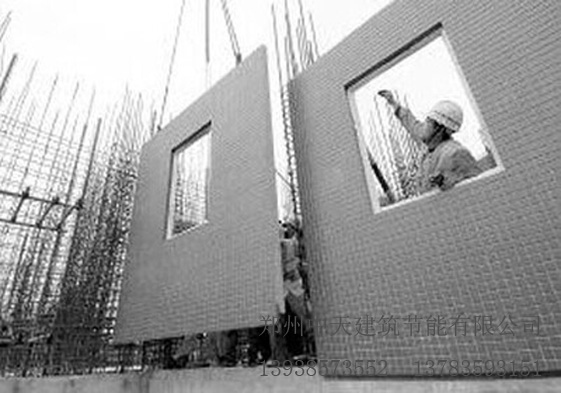

1.1.9. 墙板的运输与堆放应符合下列规定：
1 当采用靠放架堆放或运输构件时，靠放架应具有足够的承载力和刚度，与地面倾斜角度宜大于80o；墙板宜对称靠放且饰面朝外，构件上部宜采用木垫块隔离；运输时构件应采取固定措施。
2 当采取插放架直立堆放或者运输构件时，宜采取直立运输方式；插放架应有足够的承载力和刚度，并应支垫稳固。
3 采用叠层平放的方式堆放或运输构件时，应采取防止构件产生裂缝的措施。

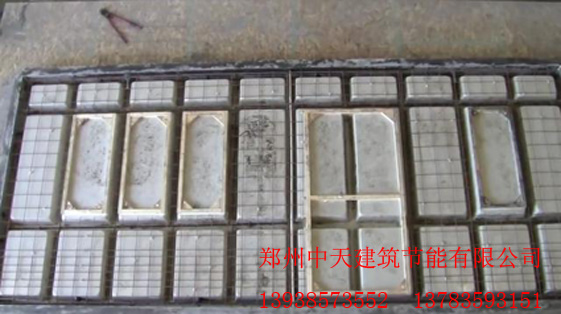

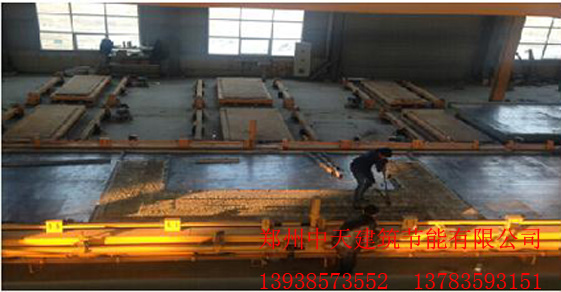

3.5 构件生产质量检验
1.
2.
3.
3.1.
3.2.
3.3.
3.4.
3.5.
3.6.
3.5.1 预制构件的质量验收，应符合国家现行标准《装配式混凝土结构技术规程》JGJ 1、《混凝土结构工程施工质量验收规范》 GB 50204等有关规定。
3.5.2 预制构件生产企业应采购符合设计和标准要求的钢筋、保温材料及拉结件、灌浆套筒等原材料，并加强进场材料进场复验。预制构件在工厂生产过程中，应进行抽样检验。
3.5.3 预制构件的混凝土及其原材料应符合标准及设计要求，混凝土强度按现行国家标准《混凝土强度检验评定标准》GB/T 50107的规定检验评定，试样应在工厂的浇筑地点按标准要求随机抽取。
3.5.4 预制结构构件采用钢筋套筒灌浆连接时，应在构件生产前进行钢筋套筒灌浆连接接头的抗拉强度试验，每种规格的连接接头试件数量不应少于3个。
1、套筒连接应提供在有效期内的型式检验报告，检验结果应符合《钢筋机械连接技术规程》JGJ107和《钢筋套筒灌浆连接应用技术规程》JGJ355等相关标准及设计要求。
2、同一项目宜采购同一厂家生产的同材料、同类型灌浆套筒及相匹配的灌浆料，并进行工艺检验。生产过程中更换产品类型及参数时应重新补充进行工艺检验。
3、、钢筋连接套筒进厂后，钢筋连接套筒应符合标准《钢筋连接用灌浆套筒》JG/T398的要求，进厂后应检验外观质量、标识和尺寸偏差，结果应符合标准《钢筋连接用灌浆套筒》JG/T398的要求
检查数量：按进场批次，不超过1000个为一批，每批随机抽取10个试样进行检查。
检查方法：观察、尺量检测。
4、对每一验收批接头，应按照规定制作接头试件，并进行抗拉强度检验，检验结果应符合相应规范和设计的接头等级要求。
检查数量：按进厂批次，每批随机抽取3个试样进行检查。其中，机械连接套筒以不超过500个为一批，灌浆套筒以不超过1000个为一批。同时每批接头留置3个未进行连接的套筒连接接头试件，用于施工现场制作相同工艺的平行试件。
检验方法：按《钢筋机械连接技术规程》JGJ107和《钢筋套筒灌浆连接应用技术规程》JGJ355等相关标准进行检验和评价。
3.5.5 预制构件的连接套筒、预埋件、拉结件和预留孔洞的规格、数量和性能指标、安装位置应符合设计要求，安装或预留位置偏差应满足表3.3.15规定。
检查数量：全数检查。
检查方法：对照构件设计制作图进行观察、测量。
同时，同厂家、同品种、同规格夹心保温外墙板用拉结件，每10000个为一个验收批，每批抽3个检验进行锚入混凝土后的抗拔强度，检验结果应符合设计要求。
3.5.6 夹心外墙板采用保温材料、拉结件等产品规格、型号、数量、安装位置应符合设计要求。建筑节能工程应符合《建筑节能工程施工质量验收规范》GB50411的要求，并进行构造做法和传热系数检测，其构造做法检测和传热系数应符合标准或设计要求。
夹心保温外墙板用保温板材，同厂家、同品种每5000平方米为一个检验批，每批复试1次，复试项目为导热系数、密度、压缩强度、吸水率、燃烧性能，复试结果应符合设计和规范要求。
检查数量：全数检查。
检验方法：对照构件设计制作图进行观察、测量。构造做法检测和传热系数检测按《建筑节能工程施工质量验收规范》GB50411进行检验。夹心保温外墙板用保温板材的导热系数、密度、压缩强度、吸水率、燃烧性能结果应符合设计和规范要求。
3.6 构件质量验收
1.1.
3.6.1 预制构件出厂前进行成品质量验收，其检查项目包括下列内容：
1 预制构件的外观质量，符合3.3.14条的规定和设计要求，全数检验；
2 预制构件的外形尺寸、预埋件、预留洞口等，符合3.3.15条的规定和设计要求，全数检验；
3 预制构件出厂前构件的外装饰和门窗框，符合3.3.16条的规定和设计要求，全数检验。
全数检验合格，判定合格，予以验收；出现不合格时，允许修补，并检验合格后，可判定合格，并予以验收。不合格产品不得出厂。
3.6.2 预制构件的型式检验
1、有下列情况之一时应进行型式检验:
1) 新产品投产或老产品转厂生产的试制定型鉴定;
2) 当原材料、生产工艺有较大改变时；
3) 停产半年以上恢复生产时；
4) 出厂检验结果与上次型式检验有较大差异时；
5) 合同规定时；
6) 国家或地方监督机构等提出进行型式检验要求时。
2、型式检验的检验项目和取样要求：
1 ）预制构件的外观质量，符合3.3.14条的规定和设计要求，从出厂检验合格的样本中随机抽取10件；
2） 预制构件的外形尺寸、预埋件、预留洞口等，符合3.3.15条的规定和设计要求，从出厂检验合格的样本中随机抽取10件；
3） 预制构件出厂前构件的外装饰和门窗框，符合3.3.16条的规定和设计要求，从出厂检验合格的样本中随机抽取10件；
4）梁板类简支受弯构件的结构性能检验，符合设计和GB50204的 要求，并符合以下规定：
a ）对预制构件和允许出现裂缝的预应力混凝土构件应进行承载力、挠度和裂缝宽度检验；
b）对不允许出现裂缝的预应力混凝土构件应进行承载力、挠度和抗裂检验。
检验数量：从外观质量和外形尺寸合格的样品中随机抽取1个构件进行结构性能检验；
检查方法：参照《混凝土结构工程施工质量验收规范》GB 50204的附录B进行预制构件的结构性能检验。
5）保温节能构件的构造做法和传热系数检验，符合设计和《建筑节能工程施工质量验收规范》GB50411的要求。
检验数量：从外观质量和外形尺寸合格的样品中随机抽取1个构件进行结构性能检验；
检查方法：按照《建筑节能工程施工质量验收规范》GB50411进行检验。
6）带面砖或石材饰面的预制构件，应进行饰面粘结强度检验。并符合JGJ110《建筑工程饰面砖粘结强度检验标准》和JGJ126《外墙饰面砖工程施工及验收规程》的要求。
3、型式检验的判定规则
1）外观质量、外形尺寸、预埋件、预留洞口等、外装饰和门窗框全部检验合格时，判定合格；出现不合格时，允许修补，修补合格后，可判定合格；
2）结构性能检验判定：结构性能检验合格，可判定合格；结构性能不合格，但满足第二次检验指标要求时，可再从外观质量和外形尺寸合格的样品中随机抽取2个构件进行二次检验，如第一个构件的全部检验结果满足规范和设计要求，则判定合格，或者两个构件的全部检验结果满足第二次检验指标要求，亦判定合格。
否则判定不合格。
3）构造做法和传热系数检验合格，判定合格；构造做法和传热系数检验不合格时，允许重新取样检验，构造做法和传热系数合格，可判定合格，否则判定不合格。
4）带面砖或石材饰面的预制构件饰面砖的粘结强度的判定按JGJ110《建筑工程饰面砖粘结强度检验标准》和JGJ126《外墙饰面砖工程施工及验收规程》的要求进行检验和判定。
3.7标识与产品合格证
1.1.
3.7.1 按本规程要求检验合格后，工厂质检人员应对查合格的产品（半成品）签发合格证和说明书，并在预制混凝土构件表面醒目位置标注产品代码。标识不全的构件不得出厂。
3.7.2 预制构件应根据构件设计制作及施工要求设置编码系统，并在构件表面醒目位置设置标识。标识内容包括：工程名称、构件型号、生产日期、生产单位、合格标识、监理签章等。
3.7.3 预制构件编码系统应包括构件型号、质量情况、安装部位、外观尺寸、生产日期（批次）及（合格）字样。
3.7.4 预制构件出厂交付时，应向使用方提供以下验收材料:
1 隐蔽工程质量验收表；
2 成品构件质量验收表；
3 钢筋进厂复验报告；
4 混凝土留样检验报告；
5 保温材料、拉结件、套筒等主要材料进厂复验检验报告；
6 产品合格证；
7 其他相关的质量证明文件等资料。

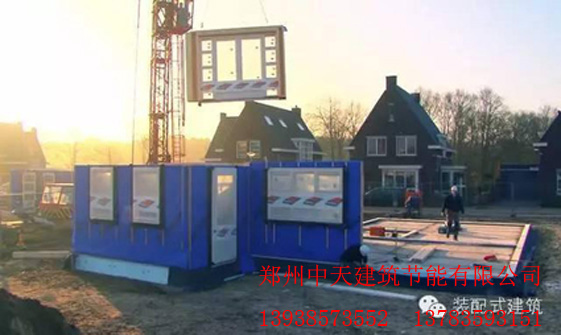

1 装配式施工验收
4.1 一般规定
4.1.1 预制构件装配施工的质量验收，应符合国家现行标准《装配式混凝土结构技术规程》JGJ 1、《混凝土结构工程施工质量验收规范》GB 50204的有关规定。
4.1.2 对装配式混凝土结构的质量验收，应在钢筋、混凝土、预制构件及后浇混凝土构件等相关分项工程验收的基础上，根据预制构件进场、安装施工过程进行质量控制资料检查及观感质量验收，并应对涉及结构安全材料、试件、施工工艺和结构的重要部位进行见证检测或实体检验。
4.1.3 检验批的质量检测需满足如下要求：
1 原材料、构配件和器具等产品的进场复查，应按进场的批次和产品的抽样检验执行。
2 混凝土强度、预制构件结构性能等，应按国家现行有关标准和湖南省有关规程的抽样检验方案执行。
3 本规范中采用计数检验的项目，除有专门要求外，一般项目的合格点率应达到80%以上，且不得有严重缺陷。
是否加上保温性能？（建科院）
4.1.4 结构实体检验的内容包括预制构件进场时的结构性能检测、装配式结构连接性能检测：
1 预制构件结构性能检测包括承载力、挠度、裂缝宽度或抗裂度检验。
2 装配式结构连接性能检验包括连接节点部位的后浇混凝土强度、钢筋套筒连接灌注浆体强度和密实度、构件接缝部位灌注浆体强度、混凝土保护层厚度以及工程合同约定的项目；必要时可作结构原位加载检验。
4.1.5 预制构件进场检验验收时应提交下列资料和记录:
1 预制构件出厂合格证、相关性能检验报告及出厂检验报告，其中，预制构件质量出厂检验报告，应包括构件的外观质量、外形尺寸、预埋件位置偏差等。
2 主要材料及配件质量证明文件、工厂验收记录和抽样检验报告。
3 钢筋套筒灌浆或钢筋浆锚搭接连接的（工艺）检验报告。
4 工厂生产过程中隐蔽工程检查验收文件。
5 预制构件混凝土强度检测报告。
6 工厂生产过程中预制构件产生裂纹等质量问题的处理方案和验收记录。
7 叠合类结构构件（如叠合梁、叠合楼板）和非结构构件（如外挂板、夹心墙板、内隔墙板）的材料管理、生产管理、备案管理等方面的质量控制文件和质量证明文件。
8 其他文件和记录。
4.1.6 装配式混凝土结构子分部工程验收时应提交下列资料和记录:
1 工程设计文件、预制构件制作和安装的深化设计图、设计变更文件。
2 装配式混凝土结构工程专项施工方案。
3 预制构件出厂合格证、相关性能检验报告及进场验收记录。
4 主要材料及配件质量证明文件、进场验收记录、抽样复验报告。
5 预制构件安装施工验收记录。
6 钢筋套筒灌浆或钢筋浆锚搭接连接的施工检验记录，对于套筒灌浆接头应提供监理旁站记录及现场套筒灌浆全过程的影像资料。
7 隐蔽工程检查验收文件。
8 后浇混凝土、灌浆料、坐浆材料强度等检测报告。
9 外墙淋水试验、喷水试验记录；卫生间等有防水要求的房间蓄水试验记录。
10 分项工程质量验收记录。
11 装配式混凝土结构实体检测报告。
12 工程的重大质量问题的处理方案和验收记录。
13 其他文件和记录。
4.1.7 装配整体式混凝土结构子分部工程应在安装施工过程中进行下列隐蔽项目的现场验收:
1 结构预埋件、钢筋接头、螺栓连接、套筒灌浆接头、钢筋浆锚搭接接头等。
2 预制构件与结构连接处钢筋及混凝土的结合面。
3 预制构件之间及预制构件与后浇混凝土之间隐蔽的节点、接缝。
4 预制混凝土构件接缝处防水、防火等构造做法。
6 其他隐蔽项目。
4.1.8 装配整体式混凝土结构子分部工程施工质量验收合格应符合下列规定:
1 有关分项工程施工质量验收合格。
2 质量控制资料完整。
3 观感质量验收合格。
4 涉及结构安全的材料、试件、施工工艺和结构的重要部位的见证检测或实体检验满足设计、国家现行有关标准和湖南省现行有关规程的要求。
5 进场工程质量验收
5.1 一般规定
5.1.1 预制构件进场检验验收时应提交下列资料和记录:
1 预制构件出厂合格证、相关性能检验报告及出厂检验报告，其中，预制构件质量出厂检验报告，应包括构件的外观质量、外形尺寸、预埋件位置偏差等。
2 主要材料及配件质量证明文件、工厂验收记录和抽样检验报告。
3 钢筋套筒灌浆或钢筋浆锚搭接连接的型式检验报告。
4 工厂生产过程中隐蔽工程检查验收文件。
5 预制构件混凝土强度检测报告。
6 工厂生产过程中预制构件产生裂纹等质量问题的处理方案和验收记录。
7 叠合类结构构件（如叠合梁、叠合楼板）和非结构构件（如外挂板、夹心墙板、内隔墙板）的材料管理、生产管理、备案管理等方面的质量控制文件和质量证明文件。
8 其他文件和记录。.jpeg) .jpg) .jpg) .jpg) |
